二极管芯片计数系统

一、 行业应用

1.  项目背景

作为LED的核心部件，管芯（二极管芯片）的工艺要求极高。从wafer 上划裂然后倒膜至蓝膜上后需要经过严格的电测，测试参数决定了管 芯的等级。除此还会进行人工的全检外观目测，通过吸管把外观不良 的芯片剔除。作为产品的管芯有圆片和方片之分，但不管哪种都是已 经经过人工剔除工序的产品，管芯数量就和之前确定的数量有很大差 别，如何得到产品上最后工序以后的管芯数量靠人眼判断的话就存在 很大的难度。二极管芯片计数系统就应运而生。

2.  产品说明

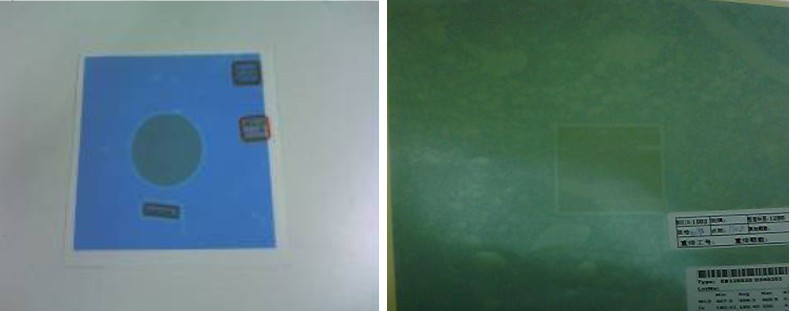

下面的产品分别是圆片和方片案例，其中圆片管芯数目超过4

万方片管芯数目在1万左右。

 二、 系统说明

1.  系统配置

1)                硬件

影像设备，光照设备，打印设备，扫描设备，主机设备。

2)                软件

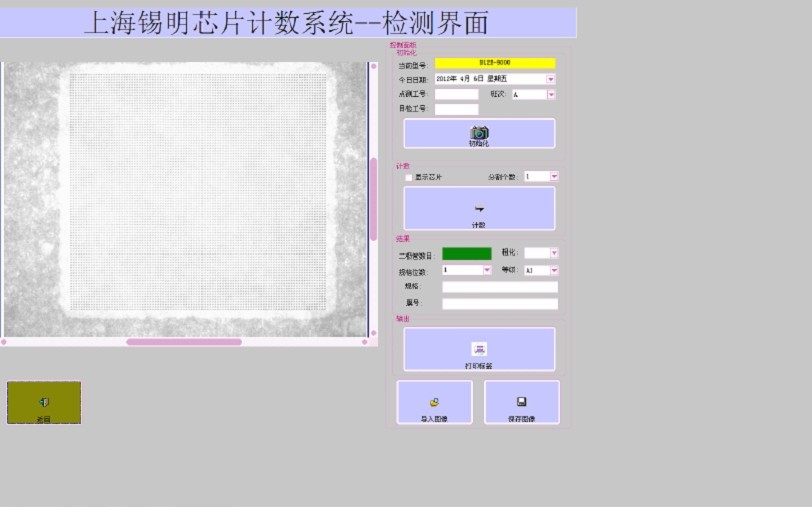

图像调整模块，计数模块，参数优化模块，标签设计模块，统计模块。软件界面如下图所示。

 2.  性能介绍

1）  可同时检测方片和圆片。

2）  具有4万颗以上管芯的圆片计算时间在0.8秒以内。普通5千颗以下的方片计算   时间在0.2秒以内。

3）  高均匀的背景光照和大面阵的图像采集设备保证了数量巨大，间距极小的管芯图像的清晰度。

4）  高性能的管芯分割算法确保计数精度。

5）  局部结果放大观测功能（见软件界面中的黑色点状区域）确保软件参数设置准确。

6）  管芯有不同型号，不同蓝膜背景，系统配有对应的调整参数。

7）  自动搜寻服务器上相关产品的电测参数文件，提取特定信息生成固定文件及打印标签。
