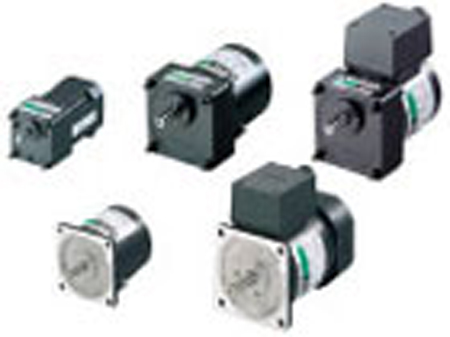

感应电动机

下一个产品

感应电动机

规格：连续额定

品名·机型导线型		输出功率 W	电压 V	频率 Hz	电流 A	起动转矩 mN·m	额定转矩 mN·m	额定转速 r/min	电容器容量 μF
齿轮轴型	圆轴型
2IK6GN-CW2L2	2IK6A-CW2L2	6	单相220	50	0.103	38	49	1150	0.6
				60	0.091	40	41	1450
			单相230	50	0.107	45	49	1200
3IK15GN-CW2L2	3IK15A-CW2L2	15	单相220	50	0.19	70	125	1200	1.0
				60	0.16	65	105	1450
			单相230	50	0.19	75	125	1200
4IK25GN-CW2L2	4IK25A-CW2L2	25	单相220	50	0.27	110	205	1200	1.5
				60	0.23		170	1450
			单相230	50	0.27	120	205	1200
5IK40GN-CW2L2	5IK40A-CW2L2	40	单相220	50	0.39	200	315	1250	2.3
				60	0.35		260	1500
			单相230	50	0.39		300	1300
5IK60GE-CW2L2	5IK60A-CW2L2	60	单相220	50	0.55	320	490	1200	4.0
				60	0.54		405	1450
			单相230	50	0.57		490	1200
5IK90GE-CW2L2	5IK90A-CW2L2	90	单相220	50	0.74	450	730	1200	6.0
				60	0.82		605	1450
			单相230	50	0.76		730	1200

装有减速机时的容许转矩：（单位：N·m）

50Hz：

品名电动机/减速机		2IK6GN -CW2L2 /2GN□KF	3IK15GN -CW2L2 /3GN□KF	4IK25GN -CW2L2 /4GN□KF	5IK40GN -CW2L2 /5GN□KF （单相220V）	5IK40GN -CW2L2 /5GN□KF （单相230V）	5IK60GE -CW2L2 /5GE□KBF	5IK90GE -CW2L2 /5GE□KBF
转速 r/min	减速比	2IK6GN -CW2L2 /2GN□KF	3IK15GN -CW2L2 /3GN□KF	4IK25GN -CW2L2 /4GN□KF	5IK40GN -CW2L2 /5GN□KF （单相220V）	5IK40GN -CW2L2 /5GN□KF （单相230V）	5IK60GE -CW2L2 /5GE□KBF	5IK90GE -CW2L2 /5GE□KBF
500	3	0.12	0.30	0.50	0.77	0.73	1.2	1.8
417	3.6	0.14	0.36	0.60	0.92	0.87	1.4	2.1
300	5	0.2	0.51	0.83	1.3	1.2	2.0	3.0
250	6	0.24	0.61	1.0	1.5	1.5	2.4	3.5
200	7.5	0.3	0.76	1.2	1.9	1.8	3.0	4.4
167	9	0.36	0.91	1.5	2.3	2.2	3.6	5.3
120	12.5	0.5	1.3	2.1	3.2	3.0	4.5	6.7
100	15	0.6	1.5	2.5	3.8	3.6	5.4	8.0
83	18	0.71	1.8	3.0	4.6	4.4	6.4	9.6
60	25	0.89	2.3	3.7	5.7	5.5	8.1	12.0
50	30	1.1	2.7	4.5	6.9	6.6	9.7	14.5
42	36	1.3	3.3	5.4	8.3	7.9	11.6	17.3
30	50	1.6	4.1	6.8	10	9.9	16.2	20
25	60	1.9	5	8	10	10	19.4	20
20	75	2.4	5	8	10	10	20	20
17	90	2.9	5	8	10	10	20	20
15	100	3	5	8	10	10	20	20
12.5	120	3	5	8	10	10	20	20
10	150	3	5	8	10	10	20	20
8.3	180	3	5	8	10	10	20	20

60Hz：

品名电动机/减速机		2IK6GN -CW2L2 /2GN□KF	3IK15GN -CW2L2 /3GN□KF	4IK25GN -CW2L2 /4GN□KF	5IK40GN -CW2L2 /5GN□KF	5IK60GE -CW2L2 /5GE□KBF	5IK90GE -CW2L2 /5GE□KBF
转速 r/min	减速比	2IK6GN -CW2L2 /2GN□KF	3IK15GN -CW2L2 /3GN□KF	4IK25GN -CW2L2 /4GN□KF	5IK40GN -CW2L2 /5GN□KF	5IK60GE -CW2L2 /5GE□KBF	5IK90GE -CW2L2 /5GE□KBF
600	3	0.10	0.26	0.41	0.63	0.98	1.5
500	3.6	0.12	0.31	0.50	0.76	1.2	1.8
360	5	0.17	0.43	0.69	1.1	1.6	2.5
300	6	0.20	0.51	0.83	1.3	2.0	2.9
240	7.5	0.25	0.64	1.0	1.6	2.5	3.7
200	9	0.30	0.77	1.2	1.9	3.0	4.4
144	12.5	0.42	1.1	1.7	2.6	3.7	5.5
120	15	0.50	1.3	2.1	3.2	4.4	6.6
100	18	0.60	1.5	2.5	3.8	5.3	7.9
72	25	0.75	1.9	3.1	4.7	6.7	10.0
60	30	0.90	2.3	3.7	5.7	8.0	12.0
50	36	1.1	2.8	4.5	6.8	9.6	14.4
36	50	1.4	3.5	5.6	8.6	13.4	20
30	60	1.6	4.2	6.7	10	16.0	20
24	75	2.0	5	8	10	17.9	20
20	90	2.4	5	8	10	20	20
18	100	2.7	5	8	10	20	20
15	120	3	5	8	10	20	20
12	150	3	5	8	10	20	20
10	180	3	5	8	10	20	20

● 绿色表示与电动机的旋转方向为相反方向。其他则为同方向

□表示减速比
