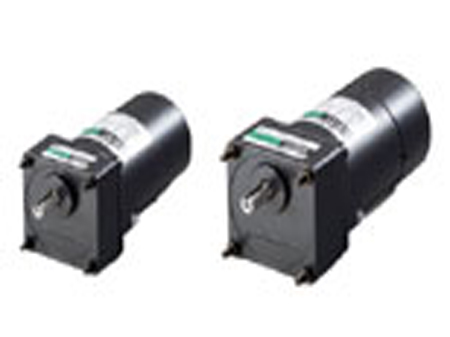

带电磁制动电动机

下一个产品

带电磁制动电动机

规格：

● 电动部：

品名·机型		额定	输出功率 W	电压 V	频率 Hz	电流 A	起动转矩 mN·m	额定转矩 mN·m	额定转速 r/min	电容器容量 μF
齿轮轴型	圆轴型	额定	输出功率 W	电压 V	频率 Hz	电流 A	起动转矩 mN·m	额定转矩 mN·m	额定转速 r/min	电容器容量 μF
2RK6GN-CW2ML2	2RK6A-CW2ML2	30分钟	6	单相220	50	0.107	50	49	1150	0.8
				单相220	60	0.109	45	41	1450
				单相230	50	0.112	50	49	1200
3RK15GN-CW2ML2	3RK15A-CW2ML2	30分钟	15	单相220	50	0.18	100	125	1200	1.5
				单相220	60	0.20		105	1450
				单相230	50	0.19		125	1200
4RK25GN-CW2ML1	4RK25A-CW2ML1	30分钟	25	单相220	50	0.27	160	205	1200	2.5
4RK25GN-CW2ML2	4RK25A-CW2ML2	30分钟	25	单相220	60	0.28	140	170	1450	2.0
4RK25GN-CW2ML2	4RK25A-CW2ML2	30分钟	25	单相230	50	0.25	160	205	1200	2.0
5RK40GN-CW2ML1	5RK40A-CW2ML1	30分钟	40	单相220	50	0.40	270	315	1250	4.0
5RK40GN-CW2ML2	5RK40A-CW2ML2	30分钟	40	单相220	60	0.43	260	260	1500	3.5
5RK40GN-CW2ML2	5RK40A-CW2ML2	30分钟	40	单相230	50	0.38	270	315	1250	3.5
5RK60GE-CW2ML1	5RK60A-CW2ML1	30分钟	60	单相220	50	0.61	470	490	1200	6.0
5RK60GE-CW2ML2	5RK60A-CW2ML2	30分钟	60	单相220	60	0.61	380	405	1450	5.0
5RK60GE-CW2ML2	5RK60A-CW2ML2	30分钟	60	单相230	50	0.59	470	490	1200	5.0
5RK90GE-CW2ML1	5RK90A-CW2ML1	30分钟	90	单相220	50	0.83	600	730	1200	8.0
5RK90GE-CW2ML2	5RK90A-CW2ML2	30分钟	90	单相220	60	0.96	590	605	1450	7.0
5RK90GE-CW2ML2	5RK90A-CW2ML2	30分钟	90	单相230	50	0.82	600	730	1200	7.0

●电磁制动部（无励磁动作型）

电磁机品名	电压 V	频率 Hz	电流 A	输入 W	静摩擦转矩 mN·m
2RK6GN-CW2ML2 2RK6A-CW2ML2	单相220	50	0.02	3	30
		60
	单相230	50
3RK15GN-CW2ML2 3RK15A-CW2ML2	单相220	50	0.05	7	80
		60
	单相230	50
4RK25GN-CW2ML1 4RK25A-CW2ML1	单相220	50	0.05	7	100
4RK25GN-CW2ML2 4RK25A-CW2ML2	单相220	60	0.05	7	100
	单相230	50
5RK40GN-CW2ML1 5RK40A-CW2ML1	单相220	50	0.05	7	200
5RK40GN-CW2ML2 5RK40A-CW2ML2	单相220	60	0.05	7	200
	单相230	50
5RK60GE-CW2ML1 5RK60A-CW2ML1	单相220	50	0.07	10	500
5RK60GE-CW2ML2 5RK60A-CW2ML2	单相220	60	0.07	10	500
	单相230	50
5RK90GE-CW2ML1 5RK90A-CW2ML1	单相220	50	0.07	10	500
5RK90GE-CW2ML2 5RK90A-CW2ML2	单相220	60	0.07	10	500
	单相230	50

装有减速机时的容许转矩：（单位：N·m）

50Hz：

品名电动机/减速机		2RK6GN -CW2ML2 /2GN□KF	3RK15GN -CW2ML2 /3GN□KF	4RK25GN -CW2ML1 4RK25GN -CW2ML2 /4GN□KF	5RK40GN -CW2ML1 5RK40GN -CW2ML2 /5GN□KF	5RK60GE -CW2ML1 5RK60GE -CW2ML2 /5GE□KBF	5RK90GE -CW2ML1 5RK90GE -CW2ML2 /5GE□KBF
转速 r/min	减速比	2RK6GN -CW2ML2 /2GN□KF	3RK15GN -CW2ML2 /3GN□KF	4RK25GN -CW2ML1 4RK25GN -CW2ML2 /4GN□KF	5RK40GN -CW2ML1 5RK40GN -CW2ML2 /5GN□KF	5RK60GE -CW2ML1 5RK60GE -CW2ML2 /5GE□KBF	5RK90GE -CW2ML1 5RK90GE -CW2ML2 /5GE□KBF
500	3	0.12	0.30	0.50	0.77	1.2	1.8
417	3.6	0.14	0.36	0.60	0.92	1.4	2.1
300	5	0.2	0.51	0.83	1.3	2.0	3.0
250	6	0.24	0.61	1.0	1.5	2.4	3.5
200	7.5	0.3	0.76	1.2	1.9	3.0	4.4
167	9	0.36	0.91	1.5	2.3	3.6	5.3
120	12.5	0.5	1.3	2.1	3.2	4.5	6.7
100	15	0.6	1.5	2.5	3.8	5.4	8.0
83	18	0.71	1.8	3.0	4.6	6.4	9.6
60	25	0.89	2.3	3.7	5.7	8.1	12.0
50	30	1.1	2.7	4.5	6.9	9.7	14.5
42	36	1.3	3.3	5.4	8.3	11.6	17.3
30	50	1.6	4.1	6.8	10	16.2	20
25	60	1.9	5	8	10	19.4	20
20	75	2.4	5	8	10	20	20
17	90	2.9	5	8	10	20	20
15	100	3	5	8	10	20	20
12.5	120	3	5	8	10	20	20
10	150	3	5	8	10	20	20
8.3	180	3	5	8	10	20	20

60Hz：

品名电动机/减速机		2RK6GN -CW2ML2 /2GN□KF	3RK15GN -CW2ML2 /3GN□KF	4RK25GN -CW2ML2 /4GN□KF	5RK40GN -CW2ML2 /5GN□KF	5RK60GE -CW2ML2 /5GE□KBF	5RK90GE -CW2ML2 /5GE□KBF
转速 r/min	减速比	2RK6GN -CW2ML2 /2GN□KF	3RK15GN -CW2ML2 /3GN□KF	4RK25GN -CW2ML2 /4GN□KF	5RK40GN -CW2ML2 /5GN□KF	5RK60GE -CW2ML2 /5GE□KBF	5RK90GE -CW2ML2 /5GE□KBF
600	3	0.10	0.26	0.41	0.63	0.98	1.5
500	3.6	0.12	0.31	0.50	0.76	1.2	1.8
360	5	0.17	0.43	0.69	1.1	1.6	2.5
300	6	0.20	0.51	0.83	1.3	2.0	2.9
240	7.5	0.25	0.64	1.0	1.6	2.5	3.7
200	9	0.30	0.77	1.2	1.9	3.0	4.4
144	12.5	0.42	1.1	1.7	2.6	3.7	5.5
120	15	0.50	1.3	2.1	3.2	4.4	6.6
100	18	0.60	1.5	2.5	3.8	5.3	7.9
72	25	0.75	1.9	3.1	4.7	6.7	10.0
60	30	0.90	2.3	3.7	5.7	8.0	12.0
50	36	1.1	2.8	4.5	6.8	9.6	14.4
36	50	1.4	3.5	5.6	8.6	13.4	20
30	60	1.6	4.2	6.7	10	16.0	20
24	75	2.0	5	8	10	17.9	20
20	90	2.4	5	8	10	20	20
18	100	2.7	5	8	10	20	20
15	120	3	5	8	10	20	20
12	150	3	5	8	10	20	20
10	180	3	5	8	10	20	20

● 绿色表示与电动机的旋转方向为相反方向。其他则为同方向。

□ 表示减速比
