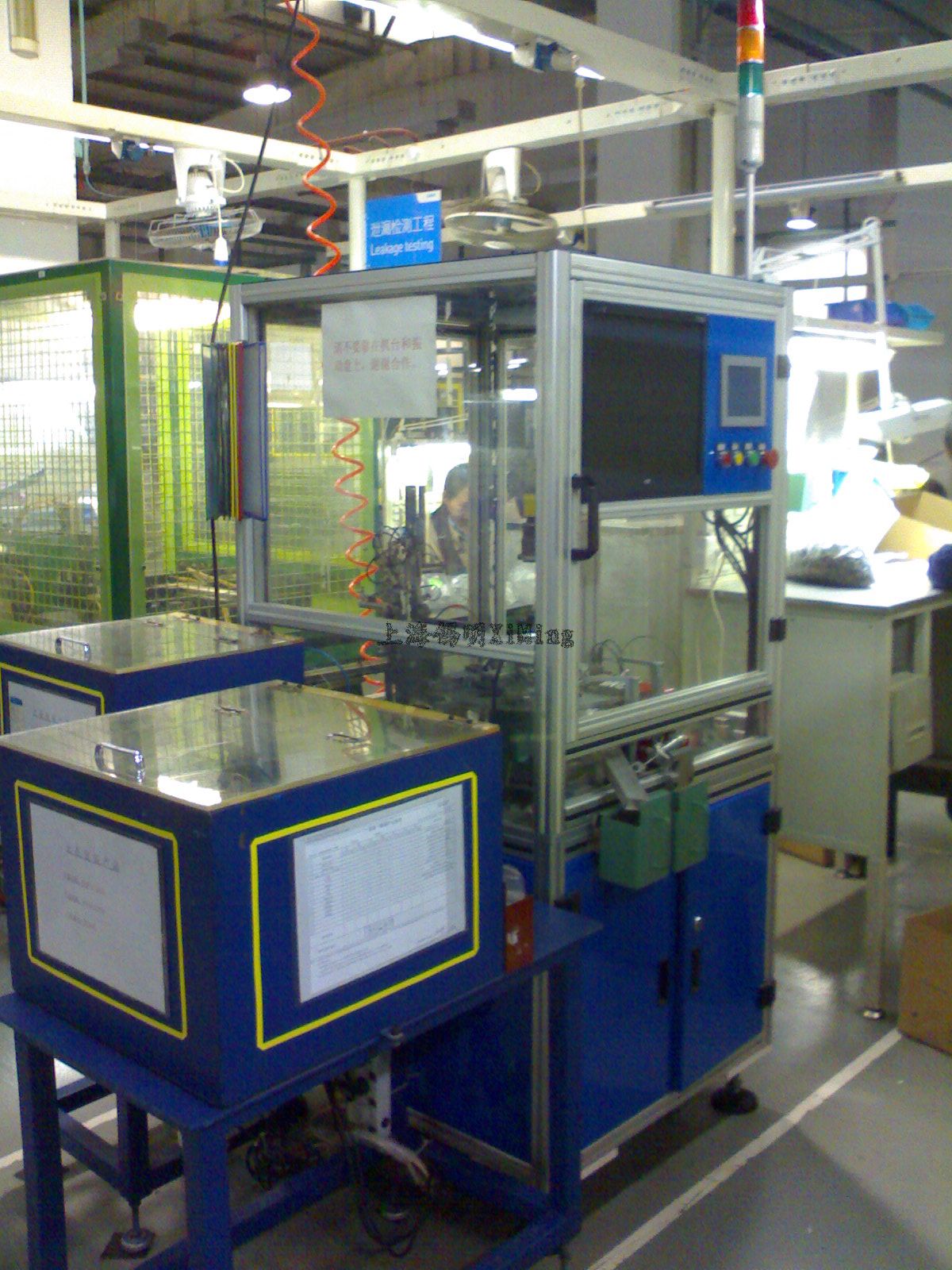

密封件弹簧机装配系统
使用说明书
研制单位：上海锡明光电科技有限公司
联系电话：021-33821031 021-28857040
目 录
三、 手动调试界面……………………………………………………………………….7
三、 产品总数设置显示界面…………………………………………………………….8
四、 不良产品设置显示界面…………………………………………………..…………9
五、 产品校验界面……………………………………………………………………..10
六、 报警记录界面…………………………………………………………………….11
设备常见故障机排除…………………………………………………………..…………………12
密封件弹簧机装配系统说明书
一、 目的
本文件的目的是为了确保正确操作设备系统。
二、 职责
凡是本设备操作者对本文件负责。
三、 定义
本流程仅适用指导设备系统的操作。
四、 硬件设置
1. 相机硬件清单：
|
工位 |
相机名 |
MAC |
Serial |
网址 |
|
相机 |
工业CCD相机 |
00d024112fe7 |
X82003384 |
192.168.2.3 |
|
模块（Module） |
相机模块 |
|
|
192.168.2.13 |
|
PC （A） |
|
|
|
192.168.2.100 |
2. 软件安装
IN-Sight 4.3
Pentium Ⅲ 700MHZ （或更高）
256M内存（或更高）
至少300M硬盘空间
显示芯片支持分辨率1024×768（或更高）在16位色深下
Microsoft Windows 2000（SP4） 或者 Windows XP（SP2）
100M自适应网卡
五、 操作流程
1.开机流程：
1. 接通电源（220V），接通空压气（保证供气5bar以上）。
2. 右旋九十度打开机器电源，电源开关在机器前门右上角部位。
3. 开启电脑主机：按下开机按钮。
4. 打开软件：待电脑完全启动，打开视觉检测系统，进入操作界面。
5. 打开急停按钮：DC24V电源上电，触摸屏，PLC工作。
2.工作流程
1. 待影像检测程序打开后，在触摸屏内确定电脑与机器有联机信号，并且机器的们是关着的。
2. 按复位按钮(黄色)，确保系统处于初始运行状态,紧接着按启动按钮，机器进入自动运行状态。
3. 同时打开上料外壳与弹簧振动盘，使料正常供应；
4. 在第一工位，料品检测传感器感应到有料推料汽缸会自动把料顶上来，有夹料汽缸把料夹住运行到第二工位。
5. 在第二工位，有120度到位信号及检测有料时移位汽缸带料伸出到位，调整汽缸伸出，弹簧装料汽缸伸出装料，完毕，弹簧装料汽缸.调整汽缸夹爪汽缸缩回 ，移位汽缸缩回；
6. 紧接着转盘转向第三个位置，有产品触发相机拍照检测；第一次触发检测外壳，第二次触发检测弹簧，都是OK，转盘会在第五个位置排料，排到好产品盒里。如果是弹簧NG，或者是外壳NG，料就会在第四工位排到相应的弹簧或者外壳NG盒里；
7. 弹簧或者外壳连续有三个NG，机器将会停机。将有人工解决复位。
8. 在第五工位好的料盒排满200只，机器将会自动换到另一个新的料盒。
9. 整个流程结束。
3.关机流程
1. 点击主界面左下角的“退出/Exit”按钮，退出系统
2. 关闭电脑：点击屏幕左下角的“开始”菜单，点击关闭计算机按钮，再点击关闭；
3. 待屏幕完全暗下来之后，关闭显示器，关闭机箱后部的电源，关闭气源。
触摸屏界面功能说明
一、 主界面
1， 参数设置，点击参数设置可以进入参数设置界面；
2， 手动调试，点击手动调试可以进入手动调试界面；
3， 产品校验，点击产品校验可以进入产品校验界面；
4， 其它状态为信息显示状态。
二、 参数设置界面
1， 点击后面的数值可以显示出软键盘来修改需要的时间的数值。
2， 点击清零将把所有的数值清除为零。
3， 点击返回主页，将返回到主页面。
三、 手动调试界面
1， 手动调试界面分五个工站，点击每个工站可以显示每个工站的状态。并且在手动可以控制每个站的工作汽缸。
2， 下面的原点可以分别显示每一个站的汽缸传感器的状态。
3， 点击返回主页，将返回到主页面。
四、 产品总数设置显示界面
1， 产品总数设置显示界面，点击RESET可以清除产品总数。
2， 点击返回主页，将返回到主页面。
五、 不良产品设置显示界面
1， 不良产品的计数显示。
2， 点击计数置零，将把不良产品数值归零。
3， 点击返回主页，将返回到主页面。
六、产品校验界面
1， 在此界面点击开始，将触发光源相机拍照，并且把相机检测的相应结果通过下面的指示灯显示出产品的各个状态。
2， 点击停止，将结束产品校验。
3， 点击返回主页，将返回到主页面。
七、 报警记录显示页面
1， 点击开始，将重头查看设备历史报警记录。
2， 点击结束，将重尾查看设备历史报警记录。
3， 点击上或下，将翻阅设备历史报警记录。
4， 点击清除全部，再点击确认将清除所有设备报警历史记录。
5， 点击返回主页，将返回到主页面。
机器报警及常见故障排除
一、 通电后机器前不能正常运行。
1， 首先检查急停是否打开，气源压力是否正常，门是否关好，各个工站的汽缸是否回到原位（看各个汽缸原位的传感器是否已亮）。另外触摸屏内是否设置在自动。
2， 按复位按钮后马达不能动作，主要看原位传感器工作是否正常。如果传感器不亮，检查传感器接插件是否连接牢固，传感器是否坏。或者是否有电。
二、 指示灯的工作状态。
1， 绿灯，机器正常运转时亮绿灯。
2， 黄灯，机器等待时亮黄灯。
3， 红灯，机器出现故障时亮红灯。
4， 蜂鸣器，机器报警时蜂鸣器响。
