产品简介

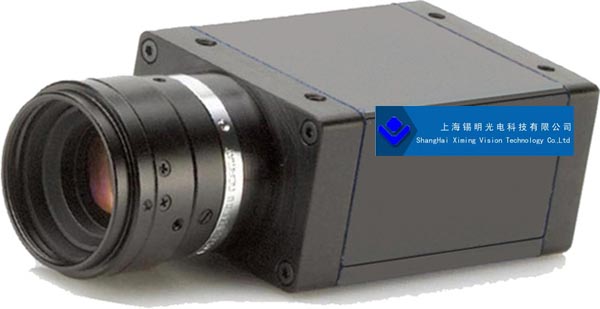

新加坡IMV系列智能相机，采用逐行扫描140/200/500万像素CCD，同时集成高速DSP、大规模FPGA、
大容量SD卡。具有高灵敏度、高清晰度、高采集速度、宽动态范围等特点，并针对智能交通行业进行定制
化开发，可广泛应用于电子警察、电子卡口、高清视频监控等领域。
该系列智能相机通过100M网络连接，快速方便的传输图像和命令，可通过外部信号触发或连续采集，
并提供多路闪光灯输出，更适合基于智能交通的监控应用。
相机所有程序采用标准C编写，我们提供详尽的技术支持及开发文档，并为用户提供快捷的及个性化的
服务支持。
特点
百万像素，卓越图像效果；最高可提供1000万像素定制
集成高速DSP处理器
64M内存用于程序运行；8M Flash用于存储数据
1μs-999ms软件快门时间
10M/100M以太网；RS-232和RS485接口配置
10路可自定义输入/输出接口；多路闪光灯同步输出
离线存储设计，最高支持16G SD卡
内置多种触发抓拍模式，满足普遍电子警察、卡口需求
图片信息叠加功能，最长达100字节
产品规格
|
型号 |
IMV140CC |
IMV200CC |
IMV200CK |
IMV500CC |
IMV500CK | |
|
传感器类型 |
1/2-inch CCD |
1/1.8-inch CCD |
2/3-inch CCD |
2/3-inch CCD |
4/3-inch CCD | |
|
分辨率 |
1360×1024 |
1600×1200 |
1920×1080 |
2456×2048 |
3760×1420 | |
|
帧率 |
全辐 |
15 FPS |
15 FPS |
15FPS |
10FPS |
10FPS |
|
高速 帧率 |
30FPS 1360× 512 |
30FPS 800×600 |
15FPS 800×600 |
15FPS 1224×1024 |
10FPS 1880*1416 | |
|
快门时间 |
1μs~1S(最小调节单位1μs) | |||||
|
增益 |
0~22dB |
0~36dB |
0~36dB |
0~36dB |
0~36dB | |
|
镜头接口 |
C/CS |
佳能EF口 | ||||
|
AD采样精度 |
10Bit |
12Bit | ||||
|
硬件自动调节 |
AWB(自动白平衡) AE（自动曝光）AGC（自动增益） | |||||
|
硬件设定调节 |
Contrast(对比度) & Brightness（亮度）& Saturation（饱和度） | |||||
|
图像输出格式 |
Bayer/YUV原始图像JPEG压缩图像 | |||||
|
视频图像格式 |
Motion-JPEG 压缩视频流 | |||||
|
传输方式 |
10/ | |||||
|
供电电压 |
5～24V ± 10% VDC (推荐12V) | |||||
|
最大功耗 |
3W |
3.5W |
5W |
5W | ||
|
工作温度 |
环境温度-10 to 80°C | |||||
|
外形尺寸 |
110mm × |
145×55×55 | ||||
|
适用领域 |
高清卡口/电子警察 | |||||
|
硬件资源表 | ||||||
|
DSP型号 |
TMS320DM642AZDK6 | |||||
|
DSP频率 |
600MHZ | |||||
|
数据存储器 |
|
| ||||
|
程序存储器 |
| |||||
|
内嵌SD卡 |
可根据用户需要添加 | |||||
|
查找表 |
硬件12位全映射查找表 | |||||
|
加密机制 |
高度安全的硬件加密 保护程序不被非法盗用 | |||||
|
实时时钟 |
RTC | |||||
|
温度监控 |
内嵌温度传感器 实时监控相机温度 | |||||
|
看门狗心跳 |
硬件看门狗电路（1~10秒）可设&网络心跳功能防网络中断及死机 | |||||
|
串行通讯 |
一个232通讯口 一个485通讯口 | |||||
|
数字IO |
10路可自定义输入/输出接口 | |||||
|
外部触发 |
1个TTL外部触发输入（上升沿/下降沿触发可选） | |||||
|
闪光灯同步 |
2个5V TTL闪光灯同步输出 | |||||
|
仿真接口 |
开发编程型相机内部DSP JTAG信号已经连接到外部接口 不需要打开相机即可dsp仿真调试 | |||||
|
程序下载 |
DSP 程序和FPGA 程序均可以通过以太网远程下载和升级 | |||||
